Fachbegriffe

Tragstäbe

Tragstäbe sind belastungssnehmende, senkrechte Flächenprofile, welche parallel von Auflage zu Auflage verlaufen.

Länge (Tragstabrichtung)
Die Tragstabrichtung eines Gitterostes wird als "Länge" bezeichnet, auch wenn sie kleiner sein sollte als die Breite. Sie ist das Maß
von Auflage zu Auflage und wir immer als 1. Maß genannt.

Querstäbe (Füllstäbe)

Querstäbe (Füllstäbe) verbinden die Tragstäbe miteinander, indem sie an den Kreuzungspunkten verpreßt, bzw. verschweißt werden.

Breite (Querstabrichtung)
Die Querstabrichtung (Füllstabrichtung) eines Gitterrostes wird als Breite bezeichnet, auch wenn sie größer sein sollte als die
Länge.

Maschenteilung / Maschenweite

Maschenteilung ist das Maß von Achse zu Achse Tragstab bzw. Querstab (Füllstab).

Maschenweite ist das lichte Maß zwischen den Trag- und Querstäben (Füllstäben).

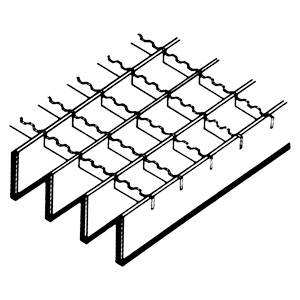

Gleitschutz

Gitterroste und Stufen, deren Trag- und/oder Füllstäbe an der Oberkante ausgestanzt sind.
Hierdurch wird eine hohe Rutschsicherheit erzielt.

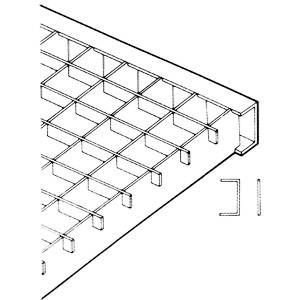

Randeinfassung

Alle Roste werden rundum mit U-Profil oder mit Flachprofil oder mit T-Profil eingefasst.

Stützweite

Die Stützweite ist die Strecke, die der Gitterrost (ohne die Möglichkeit der Lastabtragung auf die Unterkonstruktion) freitragend überspannen muss.
Auch „lichte Stützweite“ genannt.

Gitterrostauflage

Die Gitterrostauflage ist die Unterkonstruktion für die aufliegende Länge der Tragstabenden. Sie sollte der Höhe der Tragstäbe entsprechen, jedoch nicht kürzer sein als 30mm.

Aufstelzung

Die Aufstelzung ist eine verstärkte Randeinfassung nach unten überstehen, um Höhendifferenzen zweier Auflager auszugleichen.

Fußleiste

Die Fußleiste ist die verstärkte und erhöhte Randeinfassung eines Gitterrostes.

Auflagewinkel

Der Auflagewinkel ist ein Winkel, der ein- oder mehrseitig an den Gitterrost umgekehrt zum Einhängen angeschweißt wird.
Die Steghöhe des Winkels sollte mindestens der Tragstabhöhe entsprechen.

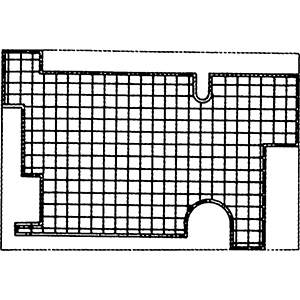

Zuschnitte

Die Zuschnitte sind Ab-, Schräg- oder Ausschnitte am oder im Gitterrost.
Ist die Schnittlänge kleiner als 50cm, so spricht man von einem Kleinausschnitt.

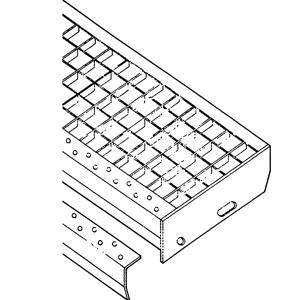

Befestigungslasche / Sicherheitsantritt

Befestigungslasche
Eine seitliche Einfassung der Stufen aus Flacheisen mit Bohrungen zum Anschrauben an die Treppenkonstruktion.

Sicherheitsantritt
Gebra-Stufen werden grundsätzlich mit gelochter Sicherheitsantrittskante gefertigt. Sie erhöht die Tragfähigkeit und verleiht der
Stufe eine bessere Trittsicherheit.

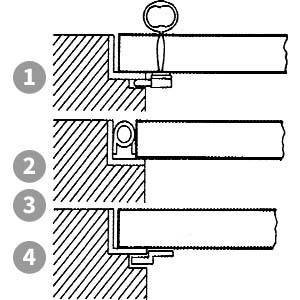

Sicherheitselemente | fest angebracht

1 | Verreiberverschluss
2 | Scharnier (versenkt ca. 100° klappbar)
3 | Scharnier (obenliegend 180° klappbar)
4 | Unterschieberschlaufen
